तख़्ता शाफ्ट

फ़िडा मशीनरी फ़ैक्टरी द्वारा अनुकूलित, स्पलाइन शाफ्ट ऐसे यांत्रिक घटक होते हैं जिनमें लकीरें या दांत होते हैं और मेटिंग घटकों में खांचे के साथ जाल बनाकर कार्य करते हैं, टॉर्क को मेटिंग घटकों में स्थानांतरित करते हैं। टॉर्क संचारित करने के अलावा, उनके पास गलत संरेखण को अवशोषित करने, ताकत बढ़ाने, कंपन और शोर को कम करने, असेंबली और डिससेम्बली को सरल बनाने, अक्षीय स्लाइडिंग आदि जैसे कार्य भी होते हैं। हमारी स्प्लाइन शाफ्ट श्रृंखला में शामिल हैं आयताकार तख़्ता दस्ताऔरतख़्ता शाफ्ट को शामिल करें.

कोर पैरामीटर:

मॉड्यूल:M0.5-5

परिशुद्धता ग्रेड: आईएसओ/डीआईएन 6-10

दांतों की संख्या: जितने अधिक दांत, उतनी अधिक भार क्षमता

दबाव कोण: सामान्य मान 30, 37.5 और 45 डिग्री हैं।

छोटा दबाव कोण अधिक भार क्षमता देता है; स्लाइडिंग कनेक्शन के लिए बड़े कोण बेहतर होते हैं।

पिच व्यास: सैद्धांतिक संदर्भ चक्र।

दो सामान्य प्रकार:

1. आयताकार तख़्ता शाफ्ट: आयताकार (सपाट) शीर्ष और जड़ों के साथ उनके सीधे-तरफा दांतों के कारण, उनके पास सरल डिजाइन, कम विनिर्माण लागत और आसान मशीनिंग और निरीक्षण के फायदे हैं।

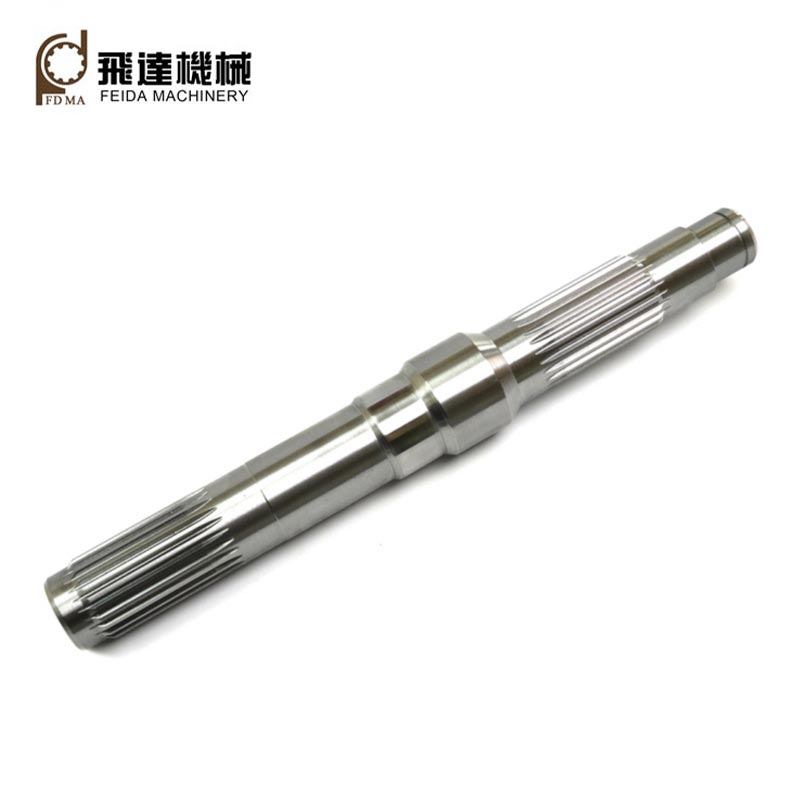

2.इनवॉल्यूट स्पलाइन शाफ्ट: इनमें इनवॉल्व्ड कर्व्स (गियर दांतों के समान), गोलाकार दांत की जड़ें, समान पिच होती है, जिसके परिणामस्वरूप स्व-केंद्रित कार्य, उच्च भार क्षमता, उच्च शक्ति और विनिमेयता होती है।

आवेदन पत्र:

इनवॉल्व स्पलाइन शाफ्ट बड़े भार, उच्च केंद्रित सटीकता आवश्यकताओं और बड़े आयामों वाले कनेक्शन के लिए उपयुक्त हैं। वे आम तौर पर अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किए जाते हैं, जैसे ऑटोमोटिव पावरट्रेन सिस्टम, स्टीयरिंग तंत्र, नाव इंजन, प्रोपेलर सिस्टम, चरखी, विमान इंजन, गियरबॉक्स, अंतर, स्थानांतरण मामले इत्यादि।

30 से अधिक वर्षों के विकास के बाद, फ़िडा मशीनरी के पास अब तीन कारखाने हैं: एक मैकेनिकल ट्रांसमिशन घटकों के लिए, एक अनुकूलित सटीक भागों के लिए, और एक शीट मेटल भागों के लिए। हम सीएनसी स्पलाइन प्रोसेसिंग तकनीकों (जैसे, हॉबिंग, शेपिंग, ब्रोचिंग, ग्राइंडिंग, आदि) और उच्च गुणवत्ता वाले कच्चे माल (जैसे, 40Cr, 42CrMo, 20CrMnTi, 6061) का उपयोग करके उच्च गुणवत्ता वाले स्पलाइन शाफ्ट का उत्पादन करने में सक्षम हैं। 7075, आदि)।
