औद्योगिक पावर ट्रांसमिशन के लिए मेटल स्ट्रेट बेवल गियर्स को क्या विश्वसनीय बनाता है?

विषयसूची

1. मेटल स्ट्रेट बेवल गियर्स क्या हैं?
2. प्रमुख संरचनात्मक विशेषताएं
3. सामग्री और ताप उपचार संबंधी विचार
4. डिज़ाइन प्रदर्शन को कैसे प्रभावित करता है
5. औद्योगिक अनुप्रयोग
6. ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए
7. विनिर्माण और गुणवत्ता नियंत्रण
8. सामान्य समस्याएँ और उनके कारण
9. स्ट्रेट बेवेल गियर्स और स्पाइरल बेवेल गियर्स
10. अनुकूलित मेटल स्ट्रेट बेवल गियर्स
11. अक्सर पूछे जाने वाले प्रश्नों
12. निष्कर्ष

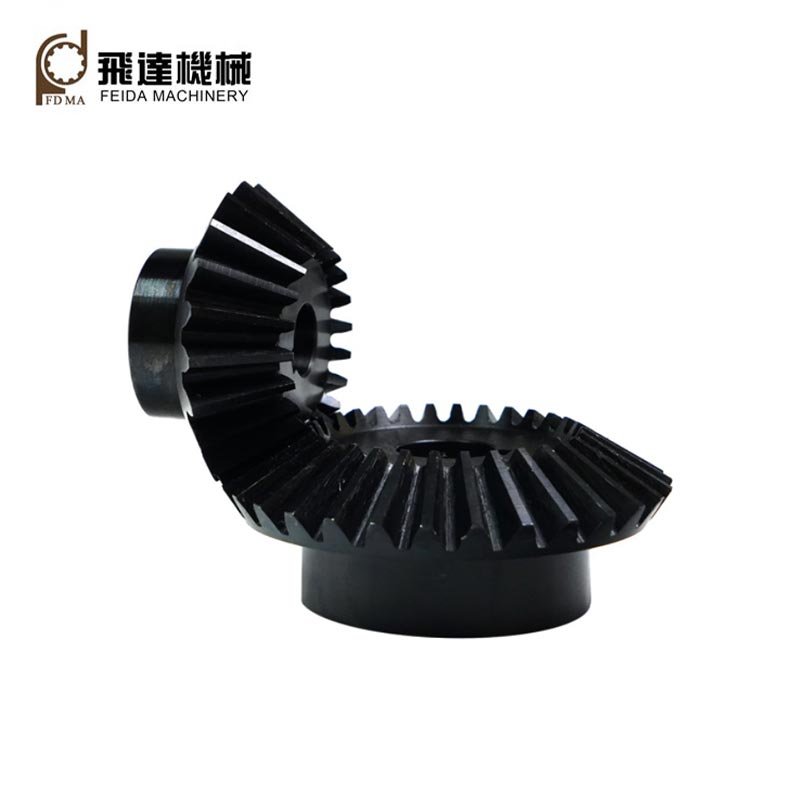

1. मेटल स्ट्रेट बेवल गियर्स क्या हैं

मेटल स्ट्रेट बेवल गियर्स शंक्वाकार गियर होते हैं जिनके सीधे दांत पिच कोन की सतह पर व्यवस्थित होते हैं। जब बेवल गियर की एक जोड़ी आपस में जुड़ती है, तो वे विद्युत संचरण की दिशा बदलते हुए प्रतिच्छेदी शाफ्ट के बीच गति को स्थानांतरित कर सकते हैं।

बेलनाकार स्पर गियर की तुलना में, बेवल गियर की ज्यामिति अधिक त्रि-आयामी होती है क्योंकि इसके दाँत के आयाम चेहरे की चौड़ाई में बदलते हैं। इसलिए दांत का रूप, पिच कोन, शाफ्ट कोण, चेहरे की चौड़ाई, बैकलैश और माउंटिंग स्थिति को अलग-अलग आयामों के बजाय एक पूर्ण प्रणाली के रूप में माना जाना चाहिए।

सीधे बेवल गियर विशेष रूप से आकर्षक होते हैं जब एप्लिकेशन को अधिक जटिल घुमावदार-दांत डिजाइनों से जुड़े चिकनी उच्च गति जुड़ाव की आवश्यकता नहीं होती है। उनकी तुलनात्मक रूप से सीधी दांत व्यवस्था कुछ निम्न-से-मध्यम गति यांत्रिक प्रणालियों, कॉम्पैक्ट उपकरण, मशीनरी ड्राइव और प्रतिस्थापन अनुप्रयोगों के लिए भी फायदेमंद हो सकती है।

2. प्रमुख संरचनात्मक विशेषताएं

एक विश्वसनीय गियर अपनी ज्यामिति की स्पष्ट समझ के साथ शुरू होता है। कई पैरामीटर सीधे अनुकूलता, भार क्षमता और स्थापना को प्रभावित करते हैं।

3. सामग्री और ताप उपचार संबंधी विचार

धातु गियर खरीदते समय सामग्री का चयन सबसे महत्वपूर्ण निर्णयों में से एक है। हल्के ढंग से लोड किए गए पैकेजिंग तंत्र में उपयोग किए जाने वाले गियर की आवश्यकताएं उच्च टॉर्क के तहत लगातार चलने वाले गियर से बहुत अलग होती हैं।

सामान्य इंजीनियरिंग विकल्पों में कार्बन स्टील्स, मिश्र धातु स्टील्स, स्टेनलेस स्टील्स और अन्य विशेष धातु ग्रेड शामिल हैं। उपयुक्त सामग्री भार, परिचालन वातावरण, संक्षारण जोखिम, गति, अपेक्षित सेवा जीवन, विनिर्माण विधि और उपलब्ध ताप उपचार पर निर्भर करती है।

• कार्बन स्टील:अक्सर लागत-संवेदनशील यांत्रिक अनुप्रयोगों के लिए विचार किया जाता है जहां मध्यम प्रदर्शन आवश्यकताएं लागू होती हैं।
• अलॉय स्टील:उपयुक्त जब उच्च शक्ति, पहनने के प्रतिरोध, या गर्मी-उपचार क्षमता की आवश्यकता होती है।
• स्टेनलेस स्टील:उपयोगी जहां संक्षारण प्रतिरोध एक महत्वपूर्ण विचार है।
• हीट-ट्रीटेड स्टील:उचित रूप से निर्दिष्ट होने पर उपयुक्त मूल गुणों को बनाए रखते हुए एक कठिन कार्यशील सतह प्रदान कर सकता है।

हीट ट्रीटमेंट को कभी भी गियर डिज़ाइन से स्वतंत्र रूप से नहीं चुना जाना चाहिए। कठोरता, केस की गहराई जहां लागू हो, मुख्य गुण, आयामी स्थिरता, और बाद की परिष्करण आवश्यकताओं सभी पर एक साथ विचार करने की आवश्यकता है।

4. डिज़ाइन प्रदर्शन को कैसे प्रभावित करता है

गियर का प्रदर्शन ज्यामिति, सामग्री, विनिर्माण सटीकता, स्थापना, स्नेहन और परिचालन स्थितियों के बीच बातचीत से निर्धारित होता है। सैद्धांतिक रूप से उपयुक्त गियर अभी भी खराब प्रदर्शन कर सकता है यदि मेटिंग घटक गलत तरीके से संरेखित हों।

5. औद्योगिक अनुप्रयोग

मेटल स्ट्रेट बेवेल गियर उन यांत्रिक प्रणालियों में पाए जा सकते हैं जिन्हें अत्यधिक जटिल गियर कॉन्फ़िगरेशन की आवश्यकता के बिना कोणीय विद्युत संचरण की आवश्यकता होती है।

• औद्योगिक मशीनरी और ट्रांसमिशन असेंबली
• सामग्री प्रबंधन उपकरण
• पैकेजिंग मशीनरी
• संदेशवाहक प्रणालियाँ
• कृषि यंत्र
• मशीन टूल्स और सहायक तंत्र
• ऑटोमोटिव और वाहन-संबंधी यांत्रिक प्रणालियाँ
• सामान्य प्रयोजन विद्युत पारेषण उपकरण
• कस्टम मैकेनिकल असेंबलियाँ

सीधे बेवल गियर की उपयुक्तता वास्तविक परिचालन स्थितियों पर निर्भर करती है। उच्च गति, कम शोर आवश्यकताओं वाले अनुप्रयोगों के लिए एक अलग बेवल गियर कॉन्फ़िगरेशन की आवश्यकता हो सकती है, जबकि सरल सिस्टम सीधे दांतों की सीधी ज्यामिति से लाभान्वित हो सकते हैं।

6. ऑर्डर देने से पहले खरीदारों को क्या जांचना चाहिए

खरीदारी संबंधी कई समस्याएं इसलिए होती हैं क्योंकि खरीदार केवल उत्पाद का नाम और मूल व्यास प्रदान करता है। प्रतिस्थापन या कस्टम गियर के लिए, निर्माता को इच्छित ट्रांसमिशन संबंध को पुन: उत्पन्न करने के लिए पर्याप्त जानकारी की आवश्यकता होती है।

यदि मूल गियर उपलब्ध है, तो एक ड्राइंग, नमूना, माप के साथ तस्वीरें, या एक पूर्ण गियर विनिर्देश प्रदान करने से संचार त्रुटियों को काफी कम किया जा सकता है। प्रतिस्थापन परियोजनाओं के लिए, मेटिंग गियर के बारे में जानकारी समान रूप से महत्वपूर्ण है क्योंकि दो गियर एक जोड़ी के रूप में संगत होने चाहिए।

7. विनिर्माण और गुणवत्ता नियंत्रण

विनिर्माण गुणवत्ता सीधे दांतों के संपर्क, आयामी स्थिरता, चलने के व्यवहार और सेवा जीवन को प्रभावित करती है। सीधे बेवल गियर में शंक्वाकार ज्यामिति होती है, इसलिए दांत के आकार और संबंधित आयामों को नियंत्रित करने के लिए उपयुक्त उपकरण, टूलींग, माप विधियों और प्रक्रिया नियंत्रण की आवश्यकता होती है।

एक भरोसेमंद उत्पादन प्रक्रिया में आम तौर पर सामग्री सत्यापन, खाली तैयारी, दांत काटना, जहां आवश्यक हो वहां गर्मी उपचार, परिष्करण, आयामी निरीक्षण और अंतिम गुणवत्ता सत्यापन शामिल होता है। अनुप्रयोग के आधार पर, निरीक्षण में दांत के आयाम, रनआउट, बैकलैश, बोर आयाम, कठोरता, सतह की स्थिति और संभोग प्रदर्शन को शामिल किया जा सकता है।

कस्टम औद्योगिक ऑर्डर के लिए, खरीदारों को यह भी पूछना चाहिए कि उत्पादन के नमूने कैसे अनुमोदित किए जाते हैं और बैच उत्पादन के दौरान आयामी स्थिरता कैसे बनाए रखी जाती है। ड्राइंग, सहनशीलता, सामग्री और निरीक्षण आवश्यकताओं के बारे में स्पष्ट रूप से संवाद करने में सक्षम आपूर्तिकर्ता महंगे पुनर्कार्य को रोकने में मदद कर सकता है।

8. सामान्य समस्याएँ और उनके कारण

9. स्ट्रेट बेवेल गियर्स और स्पाइरल बेवेल गियर्स

सीधे और सर्पिल बेवल गियर दोनों प्रतिच्छेदी शाफ्ट के बीच शक्ति संचारित करते हैं, लेकिन उनके दांतों की ज्यामिति भिन्न होती है। सीधे बेवेल गियर सीधे पतले दांतों का उपयोग करते हैं, जबकि सर्पिल बेवेल गियर घुमावदार दांतों का उपयोग करते हैं।

उपयुक्त कॉन्फ़िगरेशन गति, भार, शोर आवश्यकताओं, स्थापना स्थान, विनिर्माण क्षमता और कुल सिस्टम आवश्यकताओं पर निर्भर करता है। इसलिए दांत की शैलियों की अलग-अलग तुलना करने के बजाय मशीन के अनुसार गियर का चयन किया जाना चाहिए।

10. अनुकूलित मेटल स्ट्रेट बेवल गियर्स

मानक गियर तब सुविधाजनक होते हैं जब मौजूदा आयाम मशीन से मेल खाते हों। हालाँकि, कई औद्योगिक परियोजनाओं को अनुकूलित गियर की आवश्यकता होती है क्योंकि उपलब्ध इंस्टॉलेशन स्थान, शाफ्ट व्यवस्था, लोड, माउंटिंग इंटरफ़ेस, या प्रतिस्थापन आयाम मानक नहीं हैं।

जिनजियांग फ़िडा मशीनरी कंपनी लिमिटेड पर उन परियोजनाओं के लिए विचार किया जा सकता है जिनके लिए इंजीनियरिंग ड्राइंग, नमूने, आयामी आवश्यकताओं या एप्लिकेशन जानकारी के आधार पर अनुकूलित धातु गियर घटकों की आवश्यकता होती है। बी2बी खरीदारों के लिए, सबसे उपयोगी शुरुआती बिंदु केवल "स्ट्रेट बेवल गियर्स" के लिए कीमत का अनुरोध करने के बजाय एक संपूर्ण तकनीकी विनिर्देश है।

यह जानकारी निर्माता को यह आकलन करने की अनुमति देती है कि प्रस्तावित डिज़ाइन, सामग्री, मशीनिंग मार्ग और गुणवत्ता की आवश्यकताएं इच्छित एप्लिकेशन के साथ संगत हैं या नहीं।

11. अक्सर पूछे जाने वाले प्रश्न

12. निष्कर्ष

मेटल स्ट्रेट बेवेल गियर उन यांत्रिक प्रणालियों के लिए एक व्यावहारिक समाधान है, जिन्हें प्रतिच्छेदी शाफ्ट के माध्यम से विश्वसनीय कोणीय विद्युत संचरण की आवश्यकता होती है। उनकी अपेक्षाकृत सीधी दांत ज्यामिति उन्हें मशीनरी की एक विस्तृत श्रृंखला में उपयोगी बनाती है, खासकर जब एप्लिकेशन बेहद शांत उच्च गति संचालन की तुलना में भरोसेमंद ट्रांसमिशन, कॉम्पैक्ट इंस्टॉलेशन, नियंत्रित विनिर्माण आवश्यकताओं और रखरखाव पर अधिक जोर देता है।

खरीदारों के लिए, सबसे महत्वपूर्ण कदम वास्तविक ऑपरेटिंग वातावरण के साथ गियर विनिर्देश का मिलान करना है। उत्पादन शुरू होने से पहले दांतों की गिनती, ज्यामिति, सामग्री, कठोरता, चेहरे की चौड़ाई, शाफ्ट कोण, गति, टोक़, संरेखण, स्नेहन और विनिर्माण सहनशीलता सभी पर विचार किया जाना चाहिए।

चाहे आपको प्रतिस्थापन घटकों, उत्पादन बैचों, या कस्टम-डिज़ाइन किए गए ट्रांसमिशन भागों की आवश्यकता हो, स्पष्ट तकनीकी संचार संगतता समस्याओं और अनावश्यक विकास लागत को कम करने में मदद कर सकता है।जिनजियांग फ़िडा मशीनरी कंपनी लिमिटेडपरियोजना विशिष्टताओं और अनुप्रयोग आवश्यकताओं के आधार पर अनुकूलित गियर आवश्यकताओं पर ग्राहकों के साथ काम कर सकता है।

कस्टम मेटल स्ट्रेट बेवल गियर्स की आवश्यकता है?

जिनजियांग फेइडा मशीनरी कंपनी लिमिटेड के साथ अपनी ड्राइंग, नमूना, आयाम, सामग्री आवश्यकताओं या एप्लिकेशन विवरण साझा करें। हमारी टीम विशिष्टताओं का मूल्यांकन करने और आपकी मशीनरी के लिए उपयुक्त अनुकूलित गियर समाधान पर चर्चा करने में मदद कर सकती है। हमसे संपर्क करें.
